维氏硬度试验

测试项目

维氏硬度试验

检测目的

评估材料的维氏硬度值，评估材料内部存在的硬度变化。

项目介绍

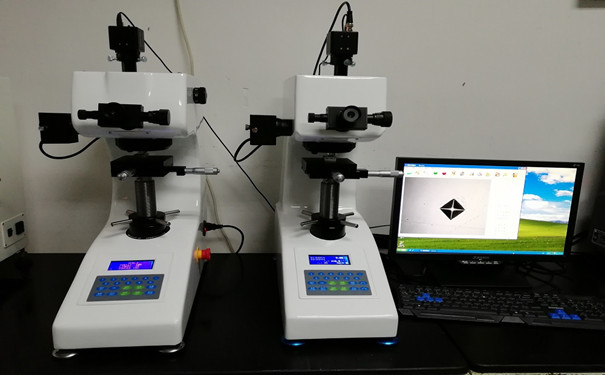

硬度是材料局部抵抗硬物压入其表面的能力，是衡量金属材料软硬程度的一种指标。硬度值可以反映材料的强度和耐磨性，通常情况下硬度越高材料的强度越高，塑性变形抗力越高，材料耐磨性也越高。维氏硬度试验原理是将两顶部两相对面具有规定角度的正四棱锥体金刚石压头用一定的试验力压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度。维氏硬度值与试验力除以压痕表面积的商成正比。维氏硬度的试验一般在10℃~35℃下进行，根据试验力的大小维氏硬度可以分为维氏硬度试验、小力值维氏硬度试验、显微维氏硬度试验。维氏硬度的试样的测试面需要光滑平坦(抛光处理)，试验面上应无污染。

试验过程中任一压痕中心到试样边缘距离，对于钢、铜及铜合金至少应为压痕对角线长度的2.5倍;对于轻金属、铅、锡及其合金至少应为压痕对角线的3倍。两相邻压痕中心之间的距离，对于钢、铜及铜合金至少应为压痕对角线长度的3倍;对于轻金属、铅、锡及其合金至少应为压痕对角线的6倍,。如果相邻压痕大小不同，应按较大压痕确定压痕间距。压痕观察时放大系统应能将对角线放大到视场的25%~75%。

维氏硬度试验的特点和应用范围

和布氏、洛氏硬度试验相比，维氏硬度试验测量范围较宽，从较软材料到超硬材料，几乎涵盖各种材料;

维氏硬度试验具有相似性，使得试验力的选取具有较大的灵活性;

由于压痕轮廓较清晰，测量对角线长度时，具有较高的对线精确度，因而硬度的测量精确度较高;

显微维氏硬度试验的试验力很小，因而可对特别细小的试件进行硬度测定。

维氏硬度试验特别适应于精密仪表中的薄件、小件以及镀层、渗碳、渗氮层等的硬度测定。显微维氏硬度试验因其试验力比较小，更能进行材料金相组织及脆性材料的硬度测量。

试验标准
