钛合金金相分析

检测项目

钛合金金相分析

测试目的

α-β钛合金的低倍和高倍组织的检查

检测范围

金属和合金

项目介绍

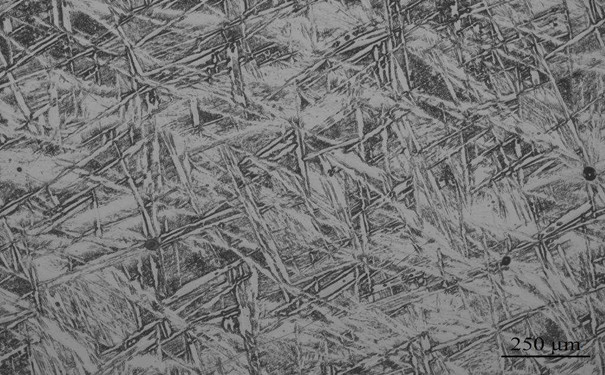

钛是一种比较新的金属，约在20世纪50年代才被用作工程结构材料。钛的突出优点是比强度高、耐热性好及抗腐蚀性能优异，钛和钛合金已成为重要的航空、造船及化工用的结构材料。根据其用途，工业用的钛合金分为结构钛合金、耐热钛合金和耐蚀钛合金。按其显微组织分为α型(TA系)、β型(TB系)、α+β型(TC系)三类。

试验方法

1、切割

与其它金属比，钛的导热率相对较低，所以切割试样时必须采用水冷，以防止局部过热。此外，还应减小切割片的切割速率和进给速率。材料有软硬之分，除了碳化硅切割片外，也可以采用粘结强度相对较弱的树脂金刚石切割片进行切割。

2、镶嵌

钛及钛合金一般采用冷镶。热镶法除了介稳定的β相会分解外，还可能产生氢污染，因为在热状态下镶嵌材料中氢可能向试样扩散，成其是α相量高的试样，由于氢在α相中的溶解度极小，当温度升高时溶解度上升，冷却时溶解度下降会析出细小弥散的钛的氢化物。

3、磨抛

钛合金金相分析常用机械抛光方法制样，需要控制好压力、转速。 最后抛光通常采用多次短时重复进行。高纯钛由于容易产生表层变形，一般采用电解抛光方法才能避免变质层产生。

试验标准

GB/T 5168-2008α - β 钛合金高低倍组织检验方法
