项目名称
晶间腐蚀F法检测
检测目的
分析金属抗晶间腐蚀能力
检测范围
不锈钢及其合金
项目介绍
晶间腐蚀F法检测又被称为不锈钢35%硫酸-硫酸铜腐蚀试验方法,适用于船用不锈钢焊接接头在加由铜屑的硫酸铜—硫酸溶液中的晶间腐蚀试验。

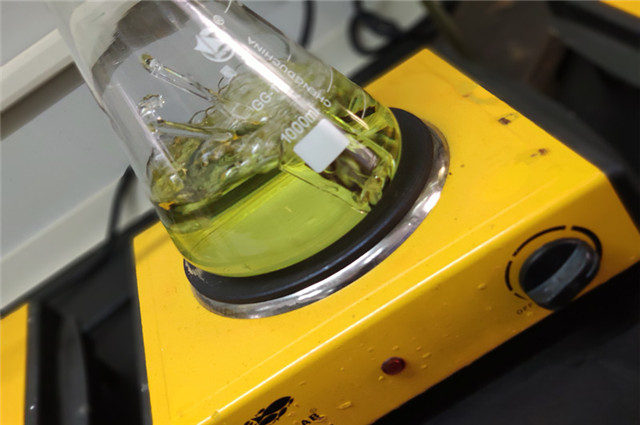

![晶间腐蚀F法检测](/uploads/allimg/240627/1-24062G03000559.jpg)
GB/T 3949-2001
GB/T 3949-2001 船用不锈钢焊接接头晶间腐蚀试验步骤:
1、 将 100 g 硫酸铜溶解于 700 mL 蒸馏水中,再加入 100 mL 硫酸,用蒸馏水稀释至 1000 mL, 配制成试验溶液。硫酸铜应符合 GB /T 665 中分析纯的要求,硫酸应符合 GB/T 625 中分析纯的要求。
2、 在烧瓶底部铺一层铜屑,铜屑应符合GB/T 467 的要求。放置试样时,在保证每个试样与铜屑接触的情况下,同一烧瓶中允许放同一母材及同一焊接材料的试样,试样之间应互不接触。
3、 试验溶液量与试样总表面积之比至少为 8 mL/cm`,每次试验均应采用新配制的溶液。铜屑可用温水洗涤后重复使用。
4、 将烧瓶放在加热装置上加热,并通以冷却水。待加热至溶液微沸腾开始计时,沸腾时间应保持20士5 h,对试验结果有争时,沸腾时间取 20 h。在规定的时间内,试样必须完全浸没在试验溶液中。
5、 试验结束后,取出试样洗净、干燥,并进行评定
检测标准
检测项目 |
检测标准 |
标准名称 |
样品要求 |
晶间腐蚀F法检测 |
GB/T 4334-2020 method F |
金属和合金的腐蚀 奥氏体及铁素体-奥氏体(双相)不锈钢晶间腐蚀试验方法 |
试样数量2或4个; 客户来样要求如下: 1.试样标注轧制方向 2.厚度>3mm的, 来样尺寸需满足能够制长>50mm*宽10~30*3~4的样4片;厚度<3mm,一般:长100,宽40;焊管,焊缝长200; |
ISO 3651-2-1998 Method B |
不锈钢抗晶间腐蚀性能的测定.第1部分:奥氏体和铁氧奥氏体(双重的)不锈钢.在含硫酸介质中进行腐蚀试验 |
试样数量2个;客户来样要求如下: 1.试样标注轧制方向 2板:长≥50mm,宽≥50mm,厚度为全厚度3.对于无缝管、棒,线材:直径≥15mm,长度≥50mm,直径<15mm,长度≥100mm 4.焊管,保证焊缝长度≥100mm |
GB/T 3949-2001 |
船用不锈钢焊接接头晶间腐蚀试验方法 |
测试流程
1、客户与工程师及时沟通,核对客户晶间腐蚀F法测试的数量及检测的需求,确认客户需要的基本信息;
2、将需要检测的样品邮寄到我司,并进行核对;
3、结合需要做的项目,样品数量、周期等信息,技术部出详细的报价单;
4、解读报告,并给客户邮寄纸质报告。
