检测项目
晶间腐蚀G法检测
检测目的
评定晶间腐蚀倾向,对材料质量的控制具有重要的意义
检测范围
不锈钢材料及加工产品
项目介绍
晶间腐蚀G法检测又被称为不锈钢5%硫酸腐蚀试验方法,适用于硫酸溶液中煮沸试验后,以弯曲或金相判定晶间腐蚀倾向。

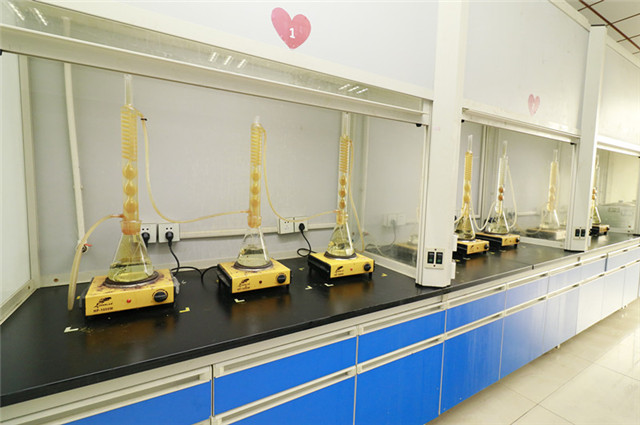

![晶间腐蚀G法检测](/uploads/allimg/240627/1-24062G023523Q.JPG)
检测方法
1、试验前将试样用适当的溶剂或洗涤剂除油并干燥。
2、在烧瓶底部铺一层纯度不小于99.5%的铜屑或铜粒,然后放置试样。保证每个试样与铜屑接触的情况下,同一烧瓶中允许放几层同一钢种的试样,但是,试样之间要互不接触。
3、试验溶液应高出最上层试样20mm以上,每次试验都应使用新的试验溶液。仲裁试验时,试验溶液量按试样表面积计算,其量不少于8ml/cm2.
4、将烧瓶放在加热装置上,通以冷却水,加入试验溶液,使之保持微沸状态。试验连续16h。
5、试验后取出试样,洗净、干燥、弯曲。
检测标准
检测项目 |
检测标准 |
标准名称 |
样品要求 |
晶间腐蚀G法检测 |
GB/T 4334-2008 method E |
金属和合金的腐蚀不锈钢晶间腐蚀试验方法 |
试样数量2或4个; 客户来样要求如下: 1.试样标注轧制方向 2.厚度>4mm的, 来样尺寸需满足能够制80~100*20*3~4的样4片;厚度<4mm,一般:长100,宽40;焊管,焊缝长200; |
GB/T 4334-2020 method E |
金属和合金的腐蚀 奥氏体及铁素体-奥氏体(双相)不锈钢晶间腐蚀试验方法 |
试样数量2或4个; 客户来样要求如下: 1.试样标注轧制方向 2.厚度>3mm的, 来样尺寸需满足能够制长>50mm*宽10~30*3~4的样4片;厚度<3mm,一般:长100,宽40;焊管,焊缝长200; |
JIS G0575:2018 |
不锈钢的硫酸-硫酸铜腐蚀试验方法 |
试样数量2个;客户来样要求如下: 1.试样标注轧制方向 2板:长≥75mm,宽≥50mm,厚度为全厚度3.对于无缝管、棒,线材:直径≥15mm,长度≥75mm,直径<15mm,长度≥150mm4.焊管,保证焊缝长度≥150mm |
ASTM A262-2015 method E |
奥氏体不锈钢晶间腐蚀敏感性检测方法 |
ASTM A763-93 method Z |
铁素体不锈钢晶间腐蚀敏感性检测的标准操作规程 |
ISO 3651-2:1998 method A |
不锈钢耐晶间腐蚀的测定 - 第2部分:铁素体 奥氏体和铁素体 - 奥氏体(双相)不锈钢 - 含硫酸介质腐蚀试验 |
检测流程
1、客户与工程师及时沟通,核对客户晶间腐蚀G法测试的数量及检测的需求,确认客户需要的基本信息;
2、将需要检测的样品邮寄到我司,并进行核对;
3、结合需要做的项目,样品数量、周期等信息,技术部出详细的报价单;
4、解读报告,并给客户邮寄纸质报告。
