超声壁厚检测

检测项目

超声波壁厚检测

项目介绍

超声波测厚，是来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

按原理设计的测厚仪可对各种板材和各种加工零件作精确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

检测方法

超声壁厚检测可以分为压电超声壁厚检测技术和电磁超声壁厚检测技术。因为电磁超声壁厚检测技术与压电超声技术相比较，电磁超声技术在管道壁厚检测应用上具有以下优势：

(1)电磁超声在激发和接收超声波时直接利用电磁耦合技术，不需要耦合剂，简化了检测操作。在检测过程中，换能器不需要与金属表面紧密接触，可实现非接触测量，能对高温、高速、涂覆状态下的材料进行检测;

(2)可以对任何金属材料或磁性材料进行检测;

(3)能灵活地改变所激发和接收的波模。特别是水平偏振横波，表面波和兰姆波;

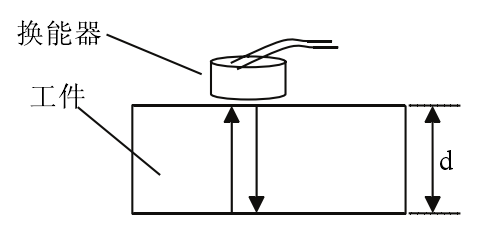

(4)超声波的传播距离远，对人体及环境无危害，无需耦合剂使得不存在压力变化问题，检测灵敏度高。容大腐蚀检测主要采用电磁超声测厚技术。电磁超声测厚图如下：

对换能器的高频发射线圈通一强大的脉冲电压在铁磁材料内感应出涡流，在偏置磁场的作用下，材料体内激发出频率相同的电磁超声波，通常为传播方向与振动方向相互垂直的横波。在铁磁材料边界面.上电磁超声的透射能力低，所以材料内的电磁声可以多次在工件体内来回反射，回波被放置在金属材料.上的线圈所接收，则超声波往返在工件中传播的时间T,即为收集到的两个回波信号的时间差。由下式计算金属材料的厚度。

d-工件的壁厚;

C一电磁超声在工件中传播的速度
