服务热线
18021551390
服务热线： 18021551390
硬度试验
简要描述：硬度测试是检验材料性能的重要指标之一.，也是最快速最经济的方法之一。硬度测试能反映出材料在化学成分、组织结构和处理工艺上的差异。常被作为监督手段应用于各行各业。...
更新时间：2021-08-11 10:13- 访 问 量：
检测项目
项目简介
硬度测试是检验材料性能的重要指标之一.，也是最快速最经济的方法之一。硬度测试能反映出材料在化学成分、组织结构和处理工艺上的差异。常被作为监督手段应用于各行各业。

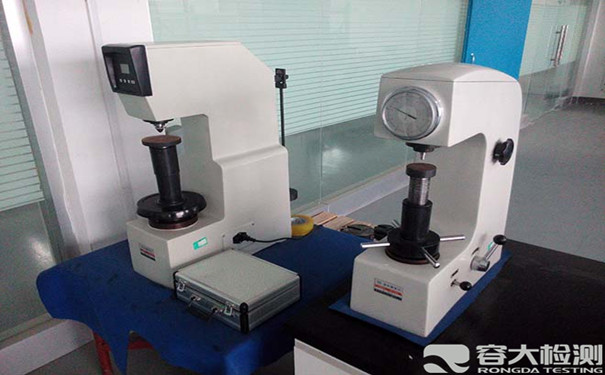

布氏硬度测试
1900年由瑞典人J.A.布里涅耳首先提出。图1为布氏硬度试验的原理。试验时用一定大小的载荷P(牛顿)把直径为D(毫米)的钢球压入被测材料表面，保持一定时间后卸除载荷，表面留下直径为d(毫米)的压痕，计算出压痕的表面积F，根据下式得出布氏硬度值，用HB表示。试验在布氏硬度计上进行。适用于各种退火状态下的钢材、铸铁和有色金属，一般用于硬度小于HB 450的场合。布氏硬度压痕较大，一般以10mm及2.5mm的钢球应用最为广泛，因此布氏硬度检测的硬度值最为代表性，较易得出材料的平均硬度，但所测工件表面压痕明显，不适用于检测成品件。
洛氏硬度试验
由美国冶金学家S.P.洛克韦尔所提出，是应用最广的试验方法。试验时以锥角为120°的金刚石圆锥或直径为1.588毫米的钢球为压头，先以初载荷P0压入被测件表面，压入深度为h0。再加主载荷P1，总载荷P=P0+P1，此时压入总深度为h1。卸除主载荷P1，由于试样的弹性变形恢复了h2，因此h=h1-h2-h0。由h值根据式可算出硬度值，式中k为常数。实际上，在洛氏硬度计上可以不经计算直接在表盘上读出HR值。为了用一种硬度计测定从软到硬的材料硬度，须采用不同的压头和总载荷，组成不同的标尺，常用的有HRA、HRB、HRC 3种方法。
维氏硬度试验
维氏硬度通常表示如下：600HV30/20，V前面的数值为硬度值，后面则为试验力，如果试验力保持时间不是通常的10-15秒，还需在试验力值后标注保持时间。如：600HV30/20---采用30千克力的试验力，保持20秒，得到硬度值为600。
测试标准
| 试验方法 | 试验标准 | 标准名称 | 备注 |
|
洛氏/表面洛氏硬度
|
ASTM E18-14 | Standard Test Methods for Rockwell Hardness of Metallic Materials 金属材料洛氏硬度标准试验方法 | 试验参数 ： 压头、锥度、直径、试验力 评定标准：GB/T230.2 评价方式：压痕尺寸大小 |
| GB/T 230.1-2009 | 金属材料洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺) | ||
| ISO 6508-1:2005 | Metallic materials -- Rockwell hardness test -- Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T) 金属材料 洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺) | ||
| JIS Z 2245-2005 | 洛氏硬度试验方法 | ||
| EN ISO 6508-1:2005 | Metallic materials — Rockwell hardness test — Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T) 金属材料 洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺) | ||
| DIN EN ISO 6508-1:2006 | Metallic materials — Rockwell hardness test — Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T) 金属材料 洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺) | ||
|
布氏硬度 |
ASTM E10-12 | Standard Test Method for Brinell Hardness of Metallic Materials 金属材料布氏硬度标准试验方法 | |
| EN ISO 6506-1:2005 | Subscribe to updates Metallic materials -- Brinell hardness test -- Part 1: Test method 金属布氏硬度试验 第一部分:试验方法 | ||
| ISO 6506-1:2005 | Subscribe to updates Metallic materials -- Brinell hardness test -- Part 1: Test method 金属布氏硬度试验 第一部分:试验方法 | ||
| GB/T 231.1-2009 | 金属材料 布氏硬度试验 第1部分：试验方法 | ||
| DIN EN ISO 6506-1:2006 | Subscribe to updates Metallic materials -- Brinell hardness test -- Part 1: Test method 金属布氏硬度试验 第一部分:试验方法 | ||
| JIS Z 2243-2008 | 布氏硬度测试 | ||
|
维氏硬度 |
ASTM E384-11e1 | Standard Test Method for Knoop and Vickers Hardness of Materials 金属材料的努氏和维氏硬度标准试验方法 | |
| GB/T 4340.1-2009 | 金属材料 维氏硬度试验 第1部分:试验方法 | ||
| DIN EN ISO 6507-1:2006 | Metallic materials - Vickers hardness test - Part 1: Test method 金属材料 维氏硬度试验 第1部分:试验方法 | ||
| JIS Z 2244-2009 | 金属材料 维氏硬度测试方法 | ||
| EN ISO 6507-1:2005 | Metallic materials - Vickers hardness test - Part 1: Test method 金属材料 维氏硬度试验 第1部分:试验方法 | ||
| ISO 6507-1:2005 | Metallic materials - Vickers hardness test - Part 1: Test method 金属材料 维氏硬度试验 第1部分:试验方法 |
江苏容大材料腐蚀检验有限公司 版权所有 苏ICP备16054545号-4
