步冷试验

检测项目

步冷试验

检测目的

检测材料在使用寿命期内，回火脆性对材料性能能影响的大小

测试范围

Cr-Mo钢，金属材料

项目介绍

步冷试验是为了测试Cr-Mo钢回火脆性的验证试验，将试件加热到规定的最高温度后分步冷却，温度每降一级，保温时间更长，目的是为了在200-300h内使得钢材长生最大的回火脆性，与350-500度区间设备经过2000-5000h才能产生的效果相同。 母材步冷后需满足下式：V54+3ΔV54≤24℃ 或者 V54+2.5ΔV54≤10℃ 式中: V54——试样经过模拟最小热处理后夏比冲击功为54J时相应的转变温度 ΔV54——试样经过模拟最小热处理加步冷处理后夏比冲击功为54J时相应额定转变温度的增量 8个做夏比冲击功试验的温度点为 -80，-60，-40，-30，-10，0，20，40℃。

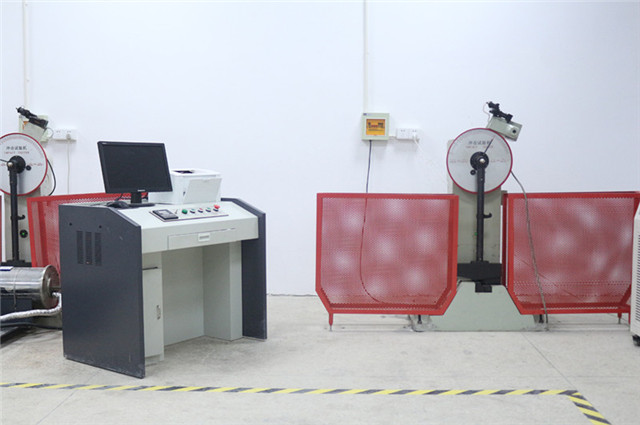

步冷试验就是分步冷却，温度每降一级，保温更长时间，使钢产生最大的回火脆性，之后进行一系列的冲击试验，绘制出步冷试验前 、后回火脆化程度的曲线以确定延脆性的转变温度。

步冷试验能使一些未脆化的材料在短时间内 达到一定的脆化程度,因而在工程上和科学研究上得到广泛的应用.

一般钢材随着温度的降低，冲击韧性(冲击功)降低，当降至某一温度时，冲击韧性(冲击功)急剧下降，钢材由韧性断裂变为脆性断裂，这种转变称为冷脆转变，转变的温度就称为冷脆温度，也即是脆性转变温度。 影响脆性转变温度的因素很多，有材料本身的因素，如晶体结构及强度等级、合金元素及夹杂物、晶粒大小等，有外部因素，如形变速度、应力状态、试样尺寸等。

影响因素

1、化学成分(P.Sn、Si、M n、Cr、Mo

2、热处理工艺(正火、回火、PWHT)

3、金相组织

检测标准
