低温拉伸试验

检测项目

低温拉伸试验

检测目的

测量金属材料在低温环境下拉伸性能

检测范围

金属及其合金

项目介绍

低温条件下金属材料的性能会发生严重的变化，温度越低，金属材料的强度会变高，但塑性会变差，产生由韧变脆的现象，所以研究材料的低温性能对于在低温环境中工作的材料的选择、失效分析和安全评估都有至关重要的意义。低温拉伸测试指样品在-196℃~<10℃范围内金属拉伸，测定材料的大破坏力、抗拉强度、屈服强度、伸长率和收缩率等指标。因为其需要低温的测试环境，所以需要另外的低温装置。

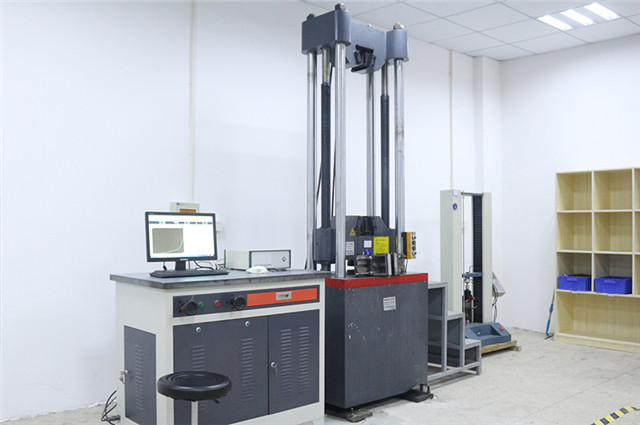

试验内容

1、试样的冷却

试样冷却到规定温度，冷却时间的长短取决于试样的形状、尺寸、表面状况、材料本身的特性、夹具的质量及冷却介质的形式等。因此，通过预冷却试验决定冷却的时间。

2、温度的测量

在试样平行长度部分的表面测量其温度时，热电偶测量端应与试样的表面有良好的接触。当标距小于50mm,热电偶分别固定在平行长度部分的两端;当标距大于或等50mm,应在平行长度的两端及中间各固定一支热电偶。

3、试验力

试验力的施加使试样应变增加,应采用连续(非阶梯式)的加载方式,没有冲击和颤动。应尽量使试样受轴向拉力的作用,将试样标距内可能受到的挠度和扭矩的影响降到最小。

4、试验速率

除非产品标准另有规定,试样平行长度内的应变速率即为试验速率

5、原始横截面积的测定

通过准确测量尺寸计算原始横截面积,并至少保留4位有效数字,测量尺寸的偏差不超过0.5%或±0.01mm,取其中大的值测量时建议按照表2-24选用量具或测量装置。

6、原始标距的标记

应尽量采用小标记、细画线或细墨线标记原始标距,但不得用可能引起过早试样断裂的缺口作标记。

7、低温拉伸性能的测定

断后伸长率A、规定塑性延伸强度R,、抗拉强度R、上屈服强度R、下屈服强度R、断面收缩率Z的测定方法均与室温拉伸试验时相同。

检测标准
