焊接件金相分析

检测项目

焊接件金相分析

测试目的

检测焊接件评定组织、与各种裂纹和空穴关系

检测范围

各种金属及合金的焊接件

项目简介

焊接金相分析是以焊接金属学为理论基础，密切联系焊接工艺条件，以金相分析方法来研究焊接接头的组织变化，研究焊接缺陷和接头性能与焊接方法之间的关系，是验证和提高焊接接头质量的一门试验学科。

焊接金相分析是以金相分析方法来研究焊接接头的组织变化，研究焊接缺陷和接头性能与焊接方法之间的关系，是保证和提高焊接接头质量的- -门试验学科。焊接金相的研究方法，主要是通过解剖试样直接在金相显微镜下进行观察分析或通过其它设备检测试样。金相分析时需要制取大量的焊接接头金相试样，试样的制备包括从焊接构件上切取试样，之后进行试样的修整，磨光，抛光，侵蚀等一系列加工， 制备焊接金相试样是焊接工作者应具备的基本技能。

试验步骤

（一）低碳钢焊接接头金相分析

1、试样的准备;

2、用金相砂纸打磨试片;

3、抛光试片;

4、腐蚀;

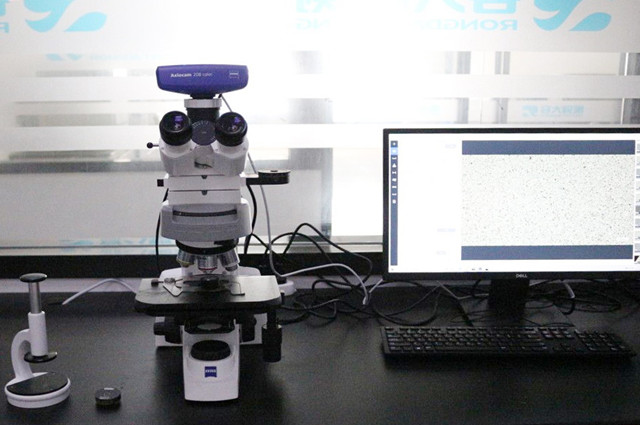

5、在显微镜下观察与分析

（二）30CrMnSiA钢试片的制作

1、将厚度为2.5mm的30CrMnSiA钢板切成180× 20mm和180× 35mm两种规格的试片;

2、试片焊前进行退火处理;

3、去除试片表面油污及氧化物;

4、分别用电弧焊和气焊焊接试片;

5、制作金相试样：打磨、抛光、腐蚀等;

6、在显微镜下观察已制备好的金相试样;

试验方法

1、焊接区金相取样方法

取样原则：服从于金相分析特点和要求，充分考虑焊接接头特点和焊接工艺特点来确定焊接金相取样的部位、数量及大小。

2、焊接区金相试样制备方法

大型产品及焊接结构的事故分析取样，多采用气割或机械加工方法切下大块样品，然后像小型试件一样，经过切割、平整、磨光、抛光、浸蚀等一系列加工制成小金相试样。

3、焊接区金相试样显示方法

显示焊接金相试样组织的方法有两种：化学试剂显示法和电解浸蚀剂显示法。化学试剂浸蚀显示法在金相组织显示中是最常用的。使用化学药品作为溶质，如有机或无机酸、各种碱、盐类;溶剂主要有酒精、蒸馏水和甘油。浸蚀后，先用清水冲洗，再用酒精冲洗，热风吹干。
