末端淬透性试验

检测项目

末端淬透性试验

测试目的

测定钢材的淬透性

检测范围

钢材

项目介绍

淬透性是钢的十分重要的性质，它与钢的化学成分，奥氏体化(温度和时间)和淬火条件(介质和冷却速度)以及试样形状尺寸等因素有关。为了科学、准确地反映钢的淬透性，国家制定了“钢的淬透性末端淬火试验方法”( GB225-88 )

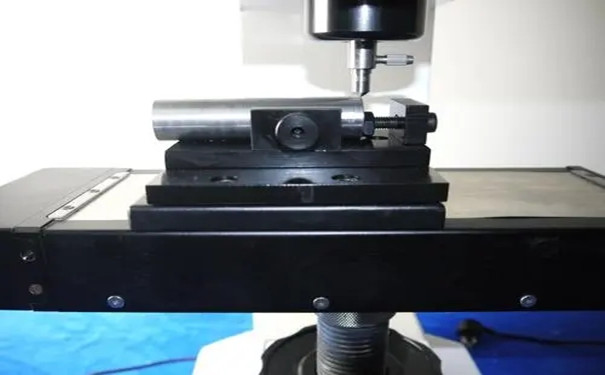

把圆柱形试样(中25+0.5、100士0.5) 加热到规定的淬火温度，保温-定时间(30士5min)后向其端面喷水淬火，在试样表面上沿轴线方向磨制出一-些平面，然后测量距淬火端面不同处的硬度值，以此来衡量钢的淬透性高低。

试验影响因素

主要因素有：钢材的化学成分、淬火加热温度、冷却介质的特性、冷却的方式方法、零件的形 状尺寸以及加热方式等。

(1)钢材的化学成分是影响淬透性最重要的因素之一。凡是在钢中引起“c”曲线右移或左移的合金元素，都对淬适性有着 极大的影响。使“c”曲线右移的元素将提高钢的淬透性;使“c”曲线左移的元素将降低钢的淬透性。如 45 钢与 40Cr 钢， 其含碳量差不多，但，由于前者不含铬元素，后者含铬元素约 1%，在同等的热处理条件下，它们的淬透性就显然不同， 45 钢只能淬远 3.5—9.5 毫米，而 40Cr 钢可淬透 25-32 毫米。

(2)热处理冷却介质的冷却特性和冷却速度，对钢的淬透性也有很大影响。冷却速度快的，淬透性就提高，冷却速度但 的，淬透性就降低。例如 45 钢在水中冷却和在油中冷却，其淬透性就不同，在水中冷却时，可淬透 11 一 20 毫米，在 油中冷却时，可淬透 3.5—9.5 毫米。

(3)零件的形状尺寸、加热温度、冷却方式等，在不同程度上都影响着钢的淬透性。形状尺寸小、加热温度高，连续冷 却等都能在一定程度上提高淬透性;而形状尺寸大、加热温度低、等温冷却等却能使淬透性下降。

(4)加热的方式也会影响淬透性，在实际操作中这是很重要的，我们往往容易忽视这一点。因为加热方式不同，产生的 加热效果也不同。例如用箱式电炉就比盐浴炉产生的氧化、脱碳现象严重，就会降低淬透性。

试验标准

DIN EN ISO 642-2000钢.末端淬透性试验(乔米尼(Jominy)试验)

ISO 642-1999钢材--末端淬透性试验(乔米尼(Jominy)试验)

GB/T 225-2006钢 淬透性的末端淬火试验方法(Jominy试验)

ASTM A255-2010(2018)钢淬硬性测定方法
