盐雾试验都有哪些具体的步骤？

盐雾试验的目的就是为了考核产品或金属材料的耐盐雾腐蚀质量，而盐雾试验结果判定正是对产品质量的宣判，它的判定结果是否正确合理，是正确衡量产品或金属抗盐雾腐蚀质量的关键。盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。

盐雾试验程序的具体试验步骤如下：

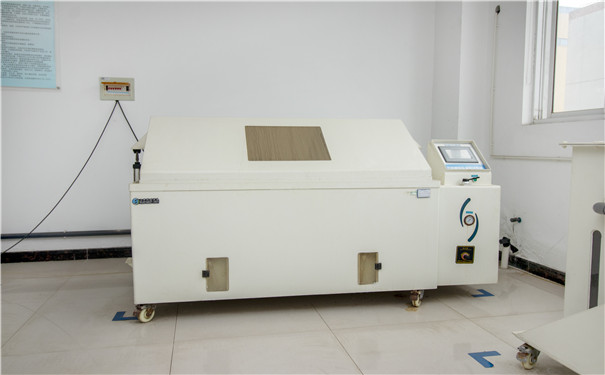

1、调节盐雾试验箱温度为35℃，并在喷雾前将试样保持在这种条件至少2h。

2、喷盐雾24h或有关文件规定的时间。在整个喷雾期间，盐雾沉降率和沉降溶液的pH值至少每隔24h测量一次，保证盐溶液的沉降率为(l～3)mL/(80cm2.h)。

3、在标准大气条件温度(15℃～35℃)和相对湿度不高于50%的条件下干燥试样24h或有关文件规定的时间。在干燥期间，不能改变试样的技术状态或对其机械状态进行调节。

4、干燥阶段结束时，除另有规定外，应将试样重置于盐雾试验箱内并重复步骤2和步骤3至少一次。

5、进行物理和电气性能检测，记录试验结果。若对此后的腐蚀检查有帮助，则可以在标准大气条件下用流动水轻柔冲洗试样，然后再进行检测并记录试验结果。

6、按有关文件规定对试样进行目视检查，并记录检查结果。

盐雾试验有哪些呢?

(1) 中性盐雾试验(NSS试验)是出现最早目前应用领域最广的一种加速腐蚀试验方法.它采用5%的氯化钠盐水溶液,溶液PH值调在中性范围(6～7)作为喷雾用的溶液.试验温度均取35℃,要求盐雾的沉降率在1～2ml/80cm².h之间。

(2)醋酸盐雾试验(ASS试验)是在中性盐雾试验的基础上发展起来的.它是在5%氯化钠溶液中加入一些冰醋酸,使溶液的PH值降为3左右,溶液变成酸性,最后形成的盐雾也由中性盐雾变成酸性.它的腐蚀速度要比NSS试验快3倍左右。

(3)铜盐加速醋酸盐雾试验(CASS试验)是国外新近发展起来的一种快速盐雾腐蚀试验,试验温度为50℃,盐溶液中加入少量铜盐—氯化铜,强烈诱发腐蚀.它的腐蚀速度大约是NSS试验的8倍。

(4)交变盐雾试验是一种综合盐雾试验,它实际上是中性盐雾试验加恒定湿热试验.它主要用于空腔型的整机产品,通过潮态环境的渗透,使盐雾腐蚀不但在产品表面产生,也在产品内部产生.它是将产品在盐雾和湿热两种环境条件下交替转换,最后考核整机产品的电性能和机械性能有无变化。

盐雾可能引起装备产生环境效应，包括腐蚀效应、电气效应和物理效应。因为盐沉积物会干扰其他试验的效果，所以若使用同一试样完成多种气候试验，在绝大多数情况下，建议在其他试验后在进行盐雾试验。
