检测项目
高温水应力腐蚀试验
检测目的
检验各种金属抗高温水腐蚀试验
检测范围
铁、铬、镍合金等各种金属
项目介绍
高温水应力腐蚀试验由残余或外加应力和腐蚀联合作用导致的腐蚀损伤。
裂纹萌生时间
从试验开始到用某种手段检查到一条裂纹的时间。
破裂时间
从试验开始到破裂所消耗的时间。破裂的判据是:裂纹的首先出现;试样整体分离;某个商定的中间条件。

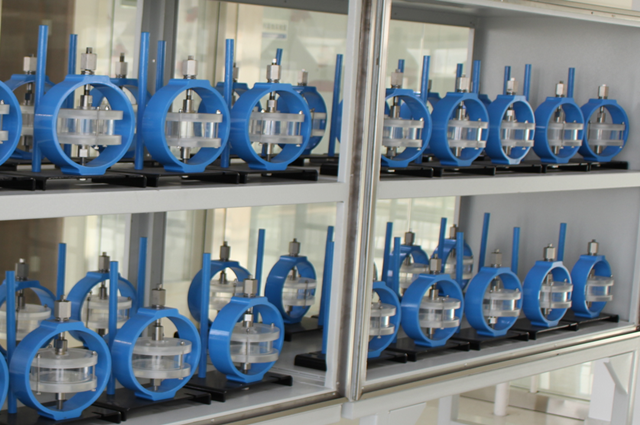

![高温水应力腐蚀试验](/uploads/allimg/240624/1-240624112352515.png)
试验条件
1、试验温度范围及精度:(80~350) 土3 C。
2、气液比:室温下,气相与液相容积比为4 :6。
3、压力:饱和蒸气压。
4、升温速度:70℃/h。
5、面容比:溶液体积和试样的面积比为1.5mL/ cm2以上。
6、向釜内加入配制好的溶液后,将施加应力的试样放在悬挂于釜盖的试样架上,将釜盖盖好(试样全部侵人溶液中),使其密封,通电升温至试验温度,这个时刻作为试验开始时间。
7、试验周期:每保温100~ 120 h为一个试验周期,试样取出观察,并更换溶液。
测试流程
1、客户与工程师及时沟通,核对客户高温水应力腐蚀试验的数量及检测的需求,确认客户需要的基本信息;
2、将需要检测的样品邮寄到我司,并进行核对;
3、结合需要做的项目,样品数量、周期等信息,技术部出详细的报价单;
4、解读报告,并给客户邮寄纸质报告。
检测标准
检测项目 |
检测标准 |
试验周期 |
样品要求 |
高温水应力腐蚀试验 |
YB/T5344-2006 |
实际+3 |
1、75*(10-15)*(1-3)mm,U型弯试样
2、以120h为一个周期,周期数客户要求
|
