项目检测
氢剥离试验
检测目的
检测反应器基材与堆焊层界面间的剥离现象
检测范围
不锈合金/钢板双金属
项目介绍

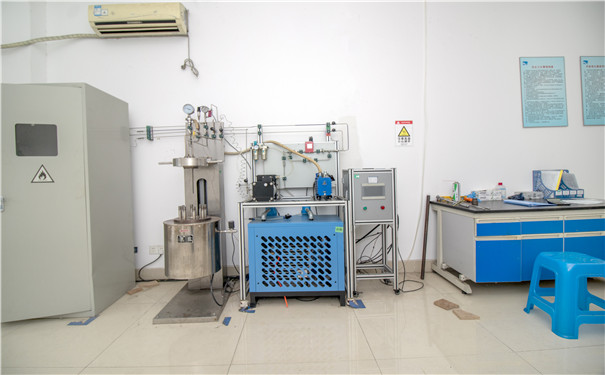

氢剥离试验就是在高温、高压的工况条件下对设备母材上堆焊的不锈钢堆焊层是否发生氢剥离(HID)现象进行评定。
氢剥离是指内壁具有堆焊层的加氢化工设备常见的缺陷。高温下氢原子穿过奥氏体钢堆焊层溶入基体钢材,降至常温后基体钢材对氢的溶解度大大降低,但氢已无法以原子态逸出,此时会聚集在钢内部或基体与堆焊层的界面附近。界面的结合力不牢固时,易被具有很高压力的聚集起来的氢-气团胀裂,从而出现界面剥离裂纹。
![氢剥离试验](/uploads/allimg/240619/1-240619104215151.jpg)
测试试样

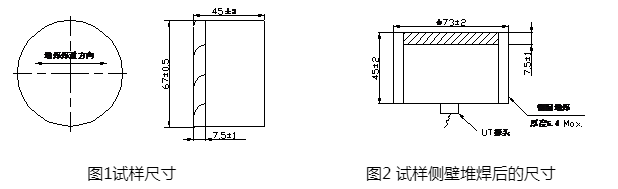

1、氢剥离试验试样取自堆焊焊接工艺评定试板,尺寸见图1。
![](/uploads/allimg/240619/1-240619104243137.png)
2、测量下述试样尺寸:(a)直径,(b)厚度,(c)堆焊层厚度。
3、将试样侧壁堆焊TP309L+TP347,焊后的尺寸应满足要求。

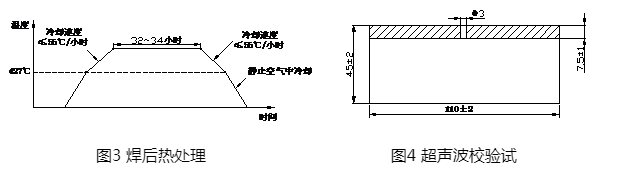

4、对试样进行热处理(705±14℃×32小时)。注意在427℃以上,在密闭炉内的加热和冷却速度不得超过56℃/小时;从427℃以下,试样在静止空气中冷却。热处理曲线见图3。
5、试样冷却后进行超声波检测,按ASME Sec. V, Article 4, Technique two执行。校验试块按图4制作。
![](/uploads/allimg/240619/1-24061910430aI.png)
检测标准
检测项目 |
检测标准 |
标准名称 |
氢剥离试验 |
ASTM G146-2001(2013) |
高压高温精炼氢设备用双金属不锈合金/钢板剥离性评定规程 |
