不锈钢晶间腐蚀试验

检测项目

不锈钢晶间腐蚀试验

检测目的

评价不锈钢材质的选择、热处理以及加工方式是否合理

检测范围

不锈钢材质

项目介绍

不锈钢因其良好的外观及耐蚀性，在现代工业得到越来越广泛的应用;然而，不锈钢如果热处理不当或焊接过程不当，导致材料敏化，就会发生一种常见的局部腐蚀形式一品间腐蚀( IGC)，在应力作用下，还可能发生晶间应力腐蚀破裂( IGSCC)。发生晶间腐蚀的构件，从宏观角度来看, 金属材料表面似乎并不发生变化，但其力学性能明显下降,轻轻敲击便会破碎成细粒,由于晶间腐蚀不易检查，造成设备的突然破坏，故晶间腐蚀危害性很大，资料统计认为这类腐蚀约占总腐蚀类型的10.2%。因此，正确测试和评价不锈钢的晶间腐蚀性能、研究不锈钢晶间腐蚀行为对于开发新型耐晶间腐蚀不锈钢、预防事故的发生具有重要意义。

试验步骤

1、 将 100 g 硫酸铜溶解于 700 mL 蒸馏水中，再加入 100 mL 硫酸，用蒸馏水稀释至 1000 mL, 配制成试验溶液。硫酸铜应符合 GB /T 665 中分析纯的要求，硫酸应符合 GB/T 625 中分析纯的要求。

2、 在烧瓶底部铺层铜屑，铜屑应符合GB/T 467 的要求。放置试样时，在保证每个试样与铜屑接触的情况下，同烧瓶中允许放同母材及同焊接材料的试样，试样之间应互不接触。

3、 试验溶液量与试样总表面积之比至少为 8 mL/cm`，每次试验均应采用新配制的溶液。铜屑可用温水洗涤后重复使用。

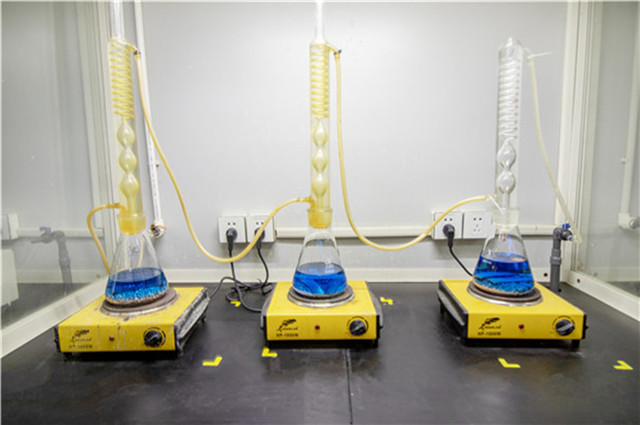

4、 将烧瓶放在加热装置上加热，并通以冷却水。待加热至溶液微沸腾开始计时，沸腾时间应保持20士5 h，对试验结果有争时，沸腾时间取 20 h。在规定的时间内，试样必须完浸没在试验溶液中。

5、 试验结束后，取出试样洗净、干燥，并进行评定试验。

试验标准
